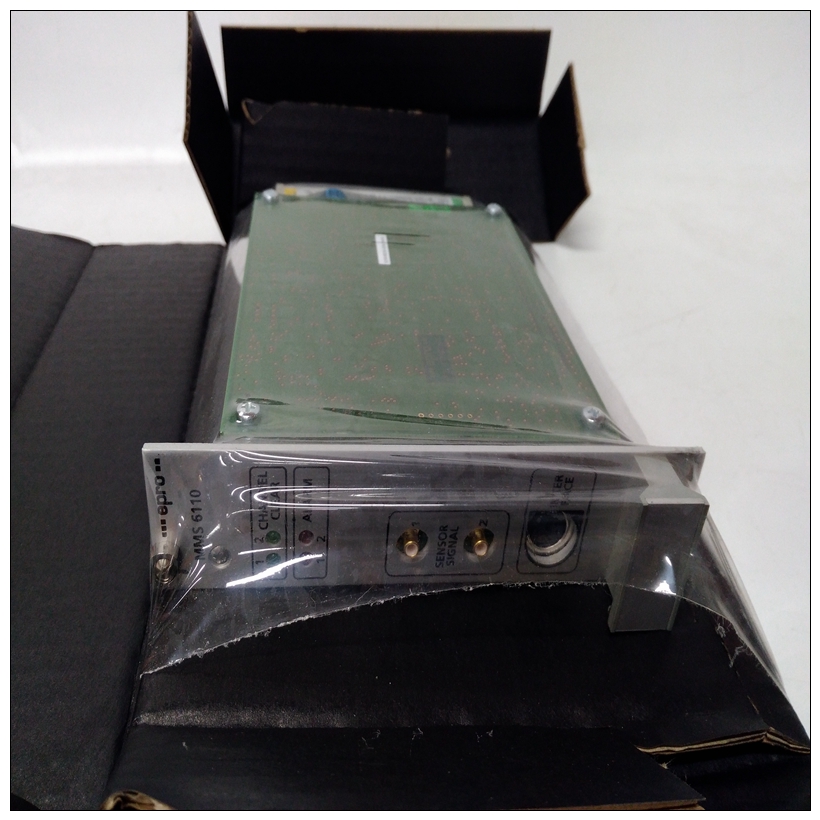

EPRO MMS6110軸振傳感器,MMS6110前置器
不要將實心導體連接到端子上。不要將針腳壓接到絞合線上核心。
接地PFEA111-20和PFEA112-20的金屬底部連接到金屬DIN導軌用作張力電子設備接地接頭。
這是為了確保內部邏輯和EMI抗擾度的良好接地連接以及電子設備的射頻發射。
DIN導軌必須與機柜的PE（保護接地）有良好的連接。
EPRO MMS6110軸振傳感器為了達到最佳的耐腐蝕性，DIN導軌應鍍鉻例如，經過黃鉻處理。將星形墊圈與用于緊固的每個螺釘一起使用DIN導軌至安裝板。
為了將DIN導軌固定到安裝板上，最小螺釘直徑為5 mm螺釘之間的最大距離為100 mm。為了無故障運行，必須小心接地。請注意以下事項：
?如果自由（未屏蔽）長度超過0.1 m（4 in.）每對電源信號導體必須單獨絞合
?外部保護接地（PE）電纜必須連接到一個接地棒螺釘上夾具。
?所有電纜屏蔽必須連接至接地棒和屏蔽長度連接必須小于50毫米（2英寸）。
電纜屏蔽層必須僅在一端接地。
?由于測量系統的信號接地連接至張力電子設備，連接到控制系統的高級系統的輸入不得接地。將測量系統和實現最佳功能的系統如所示
For trouble free operation, the earthing must be carried out carefully. Note the following:
? If the free (unscreened) length exceeds 0.1 m (4 in.) the individual pairs of power
and signal conductors must be twisted separately
? The external protective earth (PE) cable must be attached to one of the earthbar screw
clamps.
? All the cable screens have to be connected to the earth bar and the length of the screen
connection must be less than 50 mm (2 in.).
NOTE
The cable screens must be earthed at one end only.
? Since the signal earth of the measurement system is connected to the chassis earth of the
tension electronics, the input of a superior system connected to the control system must not
be earthed. The best ways of interconnecting the measurement system and a superior
system to achieve optimal function are shown in
