GE 193X712AEG03 功率控制放大器卡 PDF資料
1.產 品 資 料 介 紹：
中文資料：
一、產品概述
193X712AEG03 是 GE（General Electric）公司 193X 系列中的一款功率控制放大器模塊，廣泛用于 GE 的Speedtronic、LCI 驅動系統或其他大型工業自動化平臺，用于對電動機或功率器件進行精確控制和驅動信號放大。
二、功能特點
功率驅動信號輸出：接收來自控制模塊的低電平信號，放大后輸出以驅動主功率器件，如 SCR、GTO、IGBT 等。
隔離放大功能：采用隔離技術，防止主電路對控制電路的干擾，提升系統抗擾性。
配合反饋控制系統：可接入電流、速度、電壓等反饋信號，支持閉環調節功能。
過載保護設計：內置保護機制，防止信號短路或過載造成模塊損壞。
插卡式設計：適配 GE 控制機柜，便于快速安裝更換。
三、技術參數（典型）
工作電壓：±15V DC（系統提供）
輸入信號：模擬信號（如 ±10V）或 PWM 控制信號
輸出驅動能力：典型輸出電流可達 100～300mA
安裝方式：GE 193X 標準插卡式結構
冷卻方式：系統風冷或對流冷卻
工作溫度范圍：-10°C 到 +60°C
外形尺寸：標準 193X 卡件尺寸（約 25 × 15 cm）
四、應用范圍
GE LCI（Load Commutated Inverter）驅動系統
GE Mark II/IV/VI 控制系統中的功率調節環節
高壓大功率電機啟動與調速系統
風力發電、水電、燃氣輪機控制系統
工業伺服控制系統、電源控制裝置等
英文資料：
1、 Product Overview
193X712AEG03 is a power control amplifier module in GE's 193X series, widely used in GE's Speedtronic, LCI drive systems or other large industrial automation platforms for precise control and drive signal amplification of motors or power devices.
2、 Functional Features
Power drive signal output: Receive low-level signals from the control module, amplify them, and output them to drive main power devices such as SCR, GTO, IGBT, etc.
Isolation amplification function: using isolation technology to prevent interference from the main circuit to the control circuit and improve the system's immunity.
Cooperate with feedback control system: can access feedback signals such as current, speed, voltage, etc., and support closed-loop regulation function.
Overload protection design: Built in protection mechanism to prevent module damage caused by signal short circuit or overload.
Plug in card design: compatible with GE control cabinets for quick installation and replacement.
3、 Technical parameters (typical)
Working voltage: ± 15V DC (provided by the system)
Input signal: analog signal (such as ± 10V) or PWM control signal
Output driving capability: Typical output current can reach 100-300mA
Installation method: GE 193X standard plug-in card structure
Cooling method: System air cooling or convection cooling
Working temperature range: -10 ° C to+60 ° C
Dimensions: Standard 193X card size (approximately 25 × 15 cm)
4、 Application scope
GE LCI (Load Commutated Inverter) Drive System
Power regulation link in GE Mark II/IV/VI control system
High voltage and high-power motor starting and speed control system
Wind power generation, hydropower, and gas turbine control systems
Industrial servo control system, power control device, etc

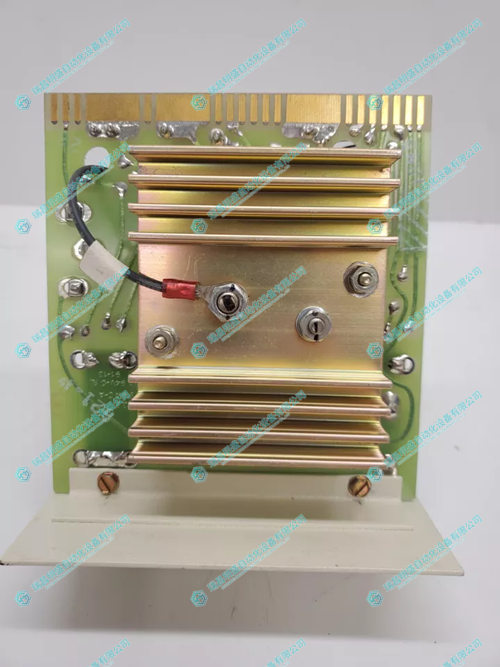

2.產 品 展 示
