NI SCXI-1163R數字輸出模塊 PDF資料
1.產 品 資 料 介 紹：
中文資料：
NI SCXI-1163R 是美國國家儀器（National Instruments）推出的一款32通道固態繼電器數字輸出模塊，主要用于低速數字信號控制和切換高壓電路。
主要參數：
通道數量：32 個輸出通道
繼電器類型：固態繼電器，Form A（常開型）
最大切換電壓：240 V（AC 或 DC）
最大切換電流：200 mA（每通道）
通道間隔離電壓：450 V（通道組之間或通道組對地）
漏電流：最大約 1 μA（典型值）
導通時間：約 1.5 毫秒
斷開時間：約 0.25 毫秒
連接器類型：使用標準的 DIN 48 針連接器
工作溫度范圍：0 至 50 攝氏度
特點：
無機械部件，使用壽命長
高通道密度，適合批量控制場合
光電隔離設計，提高系統抗干擾能力
適用于對開關速度要求不高的電壓切換場景
應用領域：
自動測試系統（ATE）
工業控制
遠程電壓切換
數據采集系統中對高壓設備的開關控制
英文資料：
NI SCXI-1163R is a 32 channel solid-state relay digital output module launched by National Instruments in the United States, mainly used for low-speed digital signal control and switching high-voltage circuits.
Main parameters:
Number of channels: 32 output channels
Relay type: Solid state relay, Form A (normally open)
Maximum switching voltage: 240 V (AC or DC)
Maximum switching current: 200 mA (per channel)
Isolation voltage between channels: 450 V (between channel groups or between channel groups to ground)
Leakage current: maximum about 1 μ A (typical value)
Conduction time: approximately 1.5 milliseconds
Disconnecting time: approximately 0.25 milliseconds
Connector type: Use standard DIN 48 pin connector
Working temperature range: 0 to 50 degrees Celsius
characteristic:
No mechanical components, long service life
High channel density, suitable for batch control applications
Optoelectronic isolation design enhances the system's anti-interference capability
Suitable for voltage switching scenarios that do not require high switching speed
Application areas:
Automatic Test System (ATE)
Industrial control
Remote voltage switching
Switch control of high-voltage equipment in data acquisition system

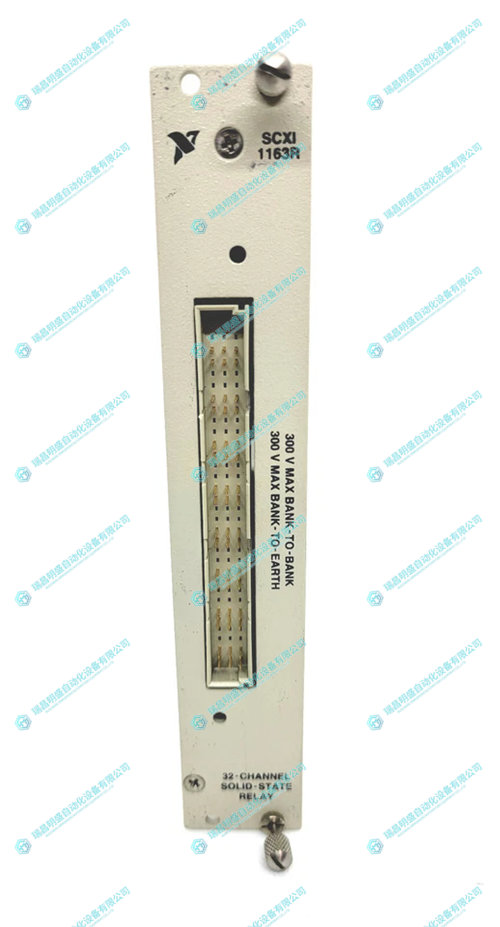

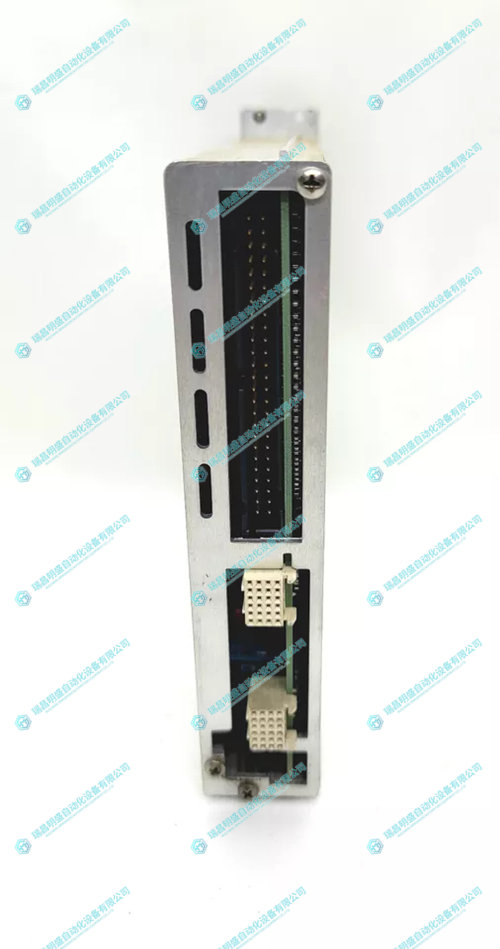

2.產 品 展 示
